3D 打印是一项新兴技术，通过构建连续层次生产物品，尤其致力于小件及私人定制物品，而避免模式化生产。3D 打印在医疗行业持续创新，有望应用于眼科，其中，白内障手术使用的人工晶体(IOL)为私人定制，可能从 3D 打印中受益良多。

　　将上述理想转变为现实还有很多挑战亟待解决，为此，Guillaume Debellemanière 等使用 3D 打印技术生产 Ridley IOL，并对其中的问题及挑战做出分析，该研究于 2016 年发表在 Journal of Refractive Surgery 杂志上。

　　研究人员使用 3D 打印技术打印 Ridley IOL，统计照片及电子显微镜图像，规格、大小、前后表面曲率半径、光传输、反向光功率及表面分析(干涉法)等结果。

　　结果(图 1 及图 2)表明，打印镜片直径为 8.10±0.01 mm，厚度为 2.50±0.01 mm，质量为 117.00 mg，前后表面曲率半径分别为 14.63±0.69 mm 及 10.88±0.22 mm，在空气中后焦距为 14.10±0.40 mm，实现了平均 75% 可见光谱(400～700nm)传输。表面分析显示出有意义的表面粗糙度(图 3)。

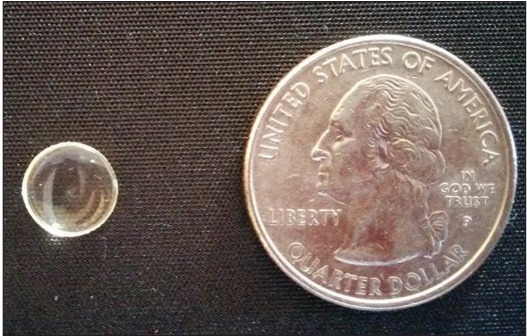

　　图 1 为 3D 打印的 IOL

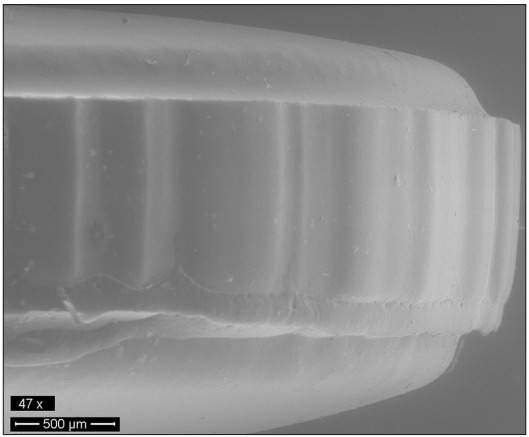

　　图 2 为打印的 IOL 侧面观

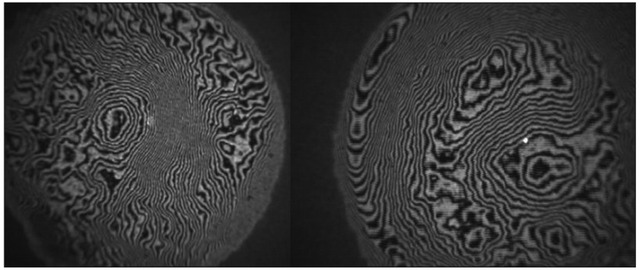

　　图 3 为打印的 IOL 前后表面干涉图，表面分析表明粗糙度不合标准

　　结果显示，3D 打印 Ridley IOL 远不能达到临床标准，但已具备双凸镜片性能。

　　打印 IOL 后焦距与原件差异显著，这可能与前后曲率半径的不可预测性及晶体打印层与中心基底折射率不同有关。其全部光学性能均需提高，光功率至少要达到目前 IOL 水平，表面粗糙度也需符合标准。

　　迄今，IOL 只能由 PMMA(聚甲基丙烯酸甲酯)类似材料打印。柔软舒适是 IOL 的重要品质，近期研究表明，半透明软材料有望用于 3D 打印技术。硅胶材料首次用于生产可折叠 IOL，也可用于 3D 打印，但目前并未见此类尝试。此外，软而湿的复合水凝胶可用于打印柔韧透明物件。

　　3D 打印 IOL 未来还有很长的路要走，但其应用会对眼科产生重大影响，值得深入探索。
